檢測變壓器直流電阻的目的
1、檢查導電回路是否存在短路、開路或接錯線；
2、檢查繞組導線的焊接點、引線與套管的連接處是否良好、分接開關有無接觸不良等。
3、還可以核對繞組所用的導線規格是否符合設計要求。
檢測變壓器直流電阻方法
1、平衡電橋法
平衡電橋法是采用電橋平衡的原理來測量直流電阻，常用的平衡電橋法有單臂電橋或雙臂電橋兩種。這種方法可以直接讀取數據，準確度較高，在中、小型變壓器的實際測量中，大多采用直流電橋法，當被試線圈的電阻值在1Ω以上的一般用單臂電橋測量，1Ω以下的則用雙臂電橋測量。
在使用雙臂電橋接線時，電橋的電位樁頭要靠近被測電阻，電流樁頭要接在電位樁頭的上面。測量前，應先估計被測線圈的電阻值，將電橋倍率旋鈕置于適當位置，將非被測線圈短路并接地，然后打開電源開關充電，待充足電后按下檢流計開關，迅速調節測量臂，使檢流計指針向檢流計刻度中間的零位線方向移動，進行微調，待指針平穩停在零位上時記錄電阻值，此時，被測線圈電阻值=倍率數×測量臂電阻值。測量完畢，先放開檢流計按鈕，再放開電源開關。
2、電流電壓法
其原理是在被測繞組中，通以適當大小的直流電流，然后測量繞組中的電流和繞組兩端的電壓降，再根據歐姆定律，即可算出繞組的直流電阻。測量時，所用儀表應不低于0.5級，電流表應選用內阻較小的，電壓表應選用較高內阻的表，引線要有足夠的截面。測量電感量較大的繞組時，還需要有足夠的充電時間。繞組通過的電流應限制在繞組額定電流的百分之二十以內。
此檢測方法的主要缺點是需要較長的時間才能測出準確值。因為每相繞組可以等效成電阻和電感的串聯電路，在接通電源后，電感中電流從零逐漸增加到電源電壓，然后逐漸下降到穩態值，需要一個過渡過程，過渡時間的長短取決于電路的時間常數t=L／R。由于變壓器鐵芯的磁導率很高，L值大大增加，而線圈的直流電阻數值又很小，因此時間常數t值很大。一般來說，電流表和電壓表內阻對測量結果產生一定的影響，而且經過時間大約T=3～5倍時間常數，電流才能達到穩態值，即需要幾十分鐘甚至更長時間，才能測出直流電阻的準確值。
3、三相繞組同時加壓法
三相繞組同時加電壓測量變壓器的直流電阻，是根據楞次定律，使各相電流所產生的磁通在鐵芯中相互抵消，合成磁通為零，從而減小電感L值，使電路的時間常數減小，即減少了測量直流電阻的時間，提高了工作效率。在測量時，還應考慮繞組電阻的大小受溫度影響的因素和直流電阻的不平衡率等問題。用電壓降法測量直流電阻需要很長的時間才能獲得準確值，主要由于線圈中通入的電流在變化過程中，在高導磁率的鐵芯中產生磁通，致使L增大。若使磁通減少，也就降低了L值，則電流變化的時間(取決于時間常數)便減小。
在變壓器的三相繞組同時加電壓，同時測量每相的直流電阻，可以達到此目的。三相繞組同時加電壓時，在每相繞組中通入的電流從零開始增加，由右手螺旋定則可知，三相電流在每個鐵芯柱中產生的磁通方向不同，它們的作用相互抵消，結果是使鐵芯中的合成磁通近似為零。這使電感值L大為減小，因此時間常數t也就降為最低，測試時電流變化的過渡過程大為縮短，短時間內便能獲得穩定的電流值，進而求出繞組的直流電阻值。
附：

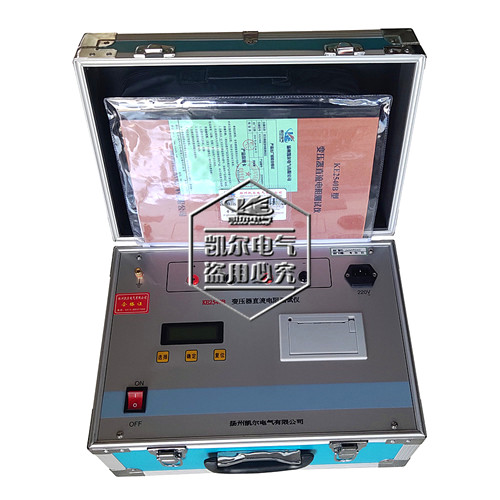

KE2540B型變壓器直流電阻測試儀
一、產品概述:
KE2540B型變壓器直流電阻測試儀以24MHZ高速微控制器為核心，采用高速A/D轉換器及程控電流源技術，達到了較高和測量精度，具有數據穩定，重復性好、抗干擾能力強，可自動打印等特點。
KE2540B型變壓器直流電阻測試儀體積小、重量輕、便于攜帶，是變壓器直流電阻現場測試的新一代產品。
二、技術參數:
1、采用高精度16位A/D轉換器，測量數據穩定，重復性好。
2、測試電流設定方便快捷。
3、可打印測試結果。
4、采用背光漢字液晶顯示，清淅度高、操作簡便。
三、主要技術指標:
1、電阻測量范圍：1μΩ～2000Ω，最小顯示分辯率1μΩ
2、電阻、電壓、測量準確度：0.2％
3、本機分三檔（自動轉換）：1μΩ ～10Ω、10Ω ～100Ω、100Ω ～2000Ω
4、電流源輸出功率100W
5、工作電AC220V±10％
6、環境溫度：-10℃～40℃
7、體積：350×250×250mm
